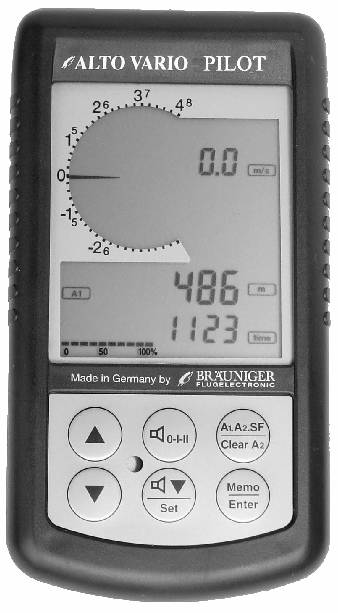

Только при включении

запускается автоматическое тестирование прибора. На короткое время появляются все элементы дисплея.

Через несколько секунд прибор готов работать с установками предыдущего включения.



Индикатор внизу дисплея показывает заряд батареи.

Высотомер

Прибор имеет два высотомера A1 и A2. Кнопка [A1-A2-SF/Clear A2] позволяет переключаться между ними.

A1 Высота над уровнем моря

Кнопки стрелок используются для изменения значения высоты A1 или A2, или соотношения c высотой уровня моря. Чтобы избежать такой отстройки, прибор теперь может хранить 5 специальных высот наиболее используемых мест.
Это может быть сделано в Режиме Настройки №13. Для перехода к этим высотам нажмите кнопку [A1-A2-SF/Clear A2] на 3 секунды. Дисплей скорости теперь показывает H1 с предварительно установленной высотой. Нажимая кнопки стрелок, можно переключать до 5 сохраненных высот. Если ни одна из этих высот не нужна, из режима можно выйти, нажав кнопку [set].

A2 Относительная высота — может быть сброшена на 0 продолжительным нажатием кнопки [A1-A2-SF/Clear A2]. При переключении на A2, в течение 5 секунд будет показана продолжительность полета, а затем снова появится текущее время.

Кнопки стрелок используются, чтобы изменить высоту A1 или A2. После следующего нажатия кнопки [A1-A2-SF/Clear A2] появляются Специальные Функции (SF):

атмосферное давление температура

Этот дисплей зависит от QNH. Если высота A1 правильно установлена, то показывается атмосферное давление на уровне моря и температура. Через 5 секунд специальные функции автоматически сменяются на показания A1 и время.

Температура может быть показана по Фаренгейту — °F или по Цельсию — °C. (Режим Настройки № 7).
Высота и измерения вариометра могут быть установлены в метрах или футах. (Режим Настройки № 8).

Звуковое сопровождение и громкость

Последовательное нажатие кнопки [0-I-II] дает возможность выбрать между «Выключено - Тихо - Громко». Звук, возникающий при нажатии этой кнопки, показывает выбранный уровень. Если слышен только короткий подтверждающий «бип», то это значит, что звук отключен.

Звук снижения

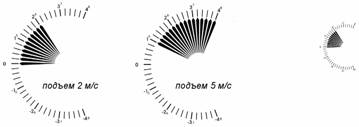

Нажатие кнопки включает и отключает звук снижения. Момент включения звука снижения отражается и на шкале вариометра.

Настройка активизации звука снижения производится в Режиме Настройки № 2.
В Режиме Настройки № 15 может быть изменен характер звука.

Память (дневник полета)

Данные 50 полетов записываются в память прибора AV. Полет признается таковым, только если он продолжался более 3 минут при разнице высот более 25 м [100 футов]. Запись полета автоматически включится, если имеется сигнал вариометра, соответствующий условиям взлета. После полета нажатие кнопки памяти открывает доступ к режиму памяти.

В Режим Памяти входят, нажимая кнопку [Memo/Enter]. Кнопки стрелок могут использоваться для просмотра сохраненных страниц полетов. Индицируется: максимальный подъем, максимальная скорость, максимальная высота A1 и дата [date] полета. Номер полета появляется в правой части дисплея.

Кроме того, нажимая кнопку [A1-A2-SF/Clear A2], можно узнать максимальную высоту A2, максимальное снижение и продолжительность полета.

Если максимальный подъем/снижение был больше чем 8 м/с, это значение будет показано поочередно с номером полета.

Появилась дополнительная статистическая функция. Новая высота A3 складывает общее количество всех метров или футов подъема в течение полета, и будет показываться после нажатия кнопки [A1-A2-SF/Clear A2].

Все Полеты удаляются в режиме Памяти 0, одновременным нажатием кнопок стрелок на 2 секунды.

Полезная информация о батареях

Новая серия AV предлагает намного более эффективное использование батареи. Мы рекомендуем использовать две 1,5V алкалайновые батареи типоразмера AA (Mignon). Заряд батареи постоянно контролируется и отображается на индикаторе, расположенном внизу дисплея.

Время действия приблизительно 80 часов достигается, если используются качественные алкалайновые элементы.

Внимание! Пожалуйста, удаляйте использованные батареи! Они могут потечь!

Приводнение

В случае попадания в воду прибор должен быть открыт, и из него должны быть немедленно удалены батареи. После контакта с соленой водой электроника прибора должна быть как можно скорее промыта пресной водой, затем прибор нужно тщательно высушить!!!

(Если используются солнце или фен и т. д., температура не должна превышать 70°C [158°F])

Некоторые параметры устройства можно изменять для наиболее полного использования возможностей прибора и удовлетворения индивидуальных потребностей пользователей. В Режим Настройки входят нажатием кнопки [Set] на 2 секунды.

Появляется символ set. Кнопки стрелок используются, чтобы вызывать поочередно разные установки;

Кнопка [Memo/Enter] нажимается, если нужно изменить установки. Символ set начинает мигать. Нужные значения можно изменять кнопками стрелок.
Следующим нажатием кнопки [Memo/Enter] новое значение сохраняется, а символ set перестает мигать.

Если сохранения не требуется, снова нажимается кнопка [Set].
Для выхода из Режима Настройки также нажимается кнопка [Set].
