Конструкция и схема дельтаплана

В общих чертах, дельтаплан состоит из труб каркаса и надетого на этот каркас паруса. Трубы делаются из специальных сплавов (в основном, Д16Т - сплав дюраля и титана). Наиболее распространенные ткани для паруса - дакрон или лавсан.

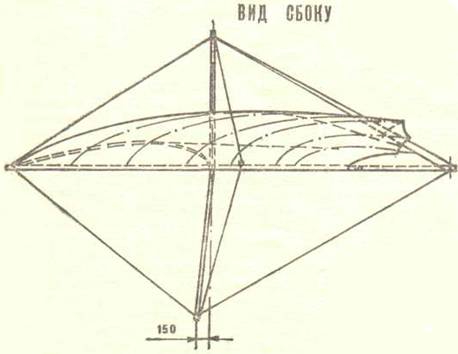

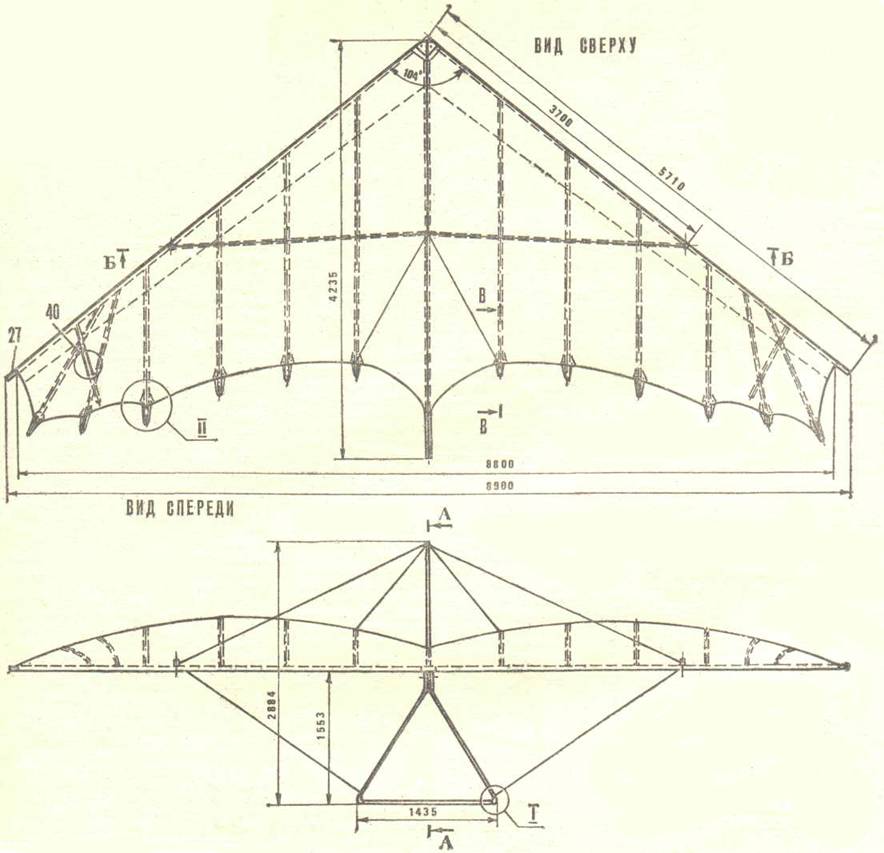

Общая схема дельтаплана (нажмите для увеличения):

схема дельтаплана

Каркас

Каркас дельтаплана состоит из:

1. Боковые трубы (левая и правая).
2. Поперечная балка.
3. Килевая балка.
4. Мачта (у безмачтовых дельтапланов отсутствует).
5. Трапеция.
6. Троса.
7. Латы.

1. Боковая труба (левая и правая) образует переднюю кромку крыла. Труба не цельная, а состоит из нескольких частей (составная), которые состыкованы между собой с помощью надевания на короткие трубки меньшего диаметра (бужи). Составные части называются: 1-ая боковая, 2-ая боковая и консоль. Левая и правая боковые трубы стыкуются в носовом узле (стыкуются подвижно).

2. Поперечная балка или "поперечина". Не даёт складываться боковым трубам. Так же состоит из левой и правой частей, соединённых в центральном узле. Если соединение подвижное, то поперечина называется плавающая, если оно не подвижное - фиксированной. Плавающую поперечину удерживает от складывания центральный трос, который крепится к килевой трубе. Поперечная балка соединяется с боковыми трубами в боковых узлах с помощью болтов и пластин.

3. Килевая труба служит для крепления основных частей каркаса.

4. Мачта устанавливается на килевую и служит для крепления верхних тросов. Может быть круглого или каплевидного сечения (для меньшого сопротивления воздуха).

5. Трапеция представляет собой треугольник, боковые стороны которого называются стойки, а основание - ручка управления. Она может быть прямая или изогнута наподобие руля велосипеда, тогда ручка называется спидбар. Стойки трапеции и спидбар могут быть как круглого, так и каплевидного сечения. И изготавливаться из алюминия или из пластика.

6. Троса делятся на верхние и нижние, а те в свою очередь на продольные и поперечные. Троса служат для придания жёсткости конструкции, они ограничивают или совсем исключают движение одних элементов конструкции относительно других.

7. Латы - это тоненькие гнутые трубочки, которые вставляются в специальные карманы, пришитые к парусу, и служат для придания профиля крыла.

8. Различные узлы предназначены для соединения отдельных элементов конструкции:

поперечина крепление мачты носовой узел крепление поперечины к боковой трубе

Обшивка

На каркас одевается обшивка - парус. Шьётся она, как правило, из полиэфирного полотна. На современных дельтапланах используется ткань, называемая дакрон, реже - лавсан. Для современных аппаратов все чаще используют так называемые "гладкие", парусные ткани (Matrix, Code Zero, Текнора). Парус аппарата может состоять из одной оболочки, или из двух, у дельтапланов с одинарной или двойной обшивкой соответственно.
